儲油罐液位計產品概述
UHZ系列磁翻板液位計主要用于石油、化工、煉油、醫藥、食品、酒業、飲料等行業中各類儲液罐、分離罐、反應罐、發酵罐內液體、油品、液化氣、強酸堿液、弱酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內與1Cr18Ni9Ti 、316L。1Cr18Ni9Ti+PTFE（內襯聚四氟乙烯）及與PVC塑料相容的介質的液位測量與顯示、多點液位開關輸出、電遠傳（4～20mA、0～10mA DC）輸出。安裝形式有標準型、頂裝型、浮球液位計、保溫型、防霜型等供您選擇使用。工作原理及基本結構 UHZ 系列液位計是根據浮力和磁性原理，利用測量筒內磁性浮子隨被測液面的升高或降低，通過磁場的吸引力，使測量筒外部顯示器上的雙色翻柱隨之翻轉實現了顯示被測液面位置的目的。磁翻板液位計以紅色來指示液體部分，以白色來指示無液或汽體部分，也可選擇白色表示液體部分紅色表示無液或汽體部分。

儲油罐液位計技術參數
1、測量范圍：300～15000mm
2、準確度：±10mm，±16mm
3、翻柱直徑：10mm,16mm
4、工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁) 防腐型≤0．6Mpa
5、介質密度（g/cm3）：0.5～2
6、介質溫度：-20℃　+250℃(特殊要求可達450℃)
7、介質粘度：≤0.4Pa•S，對于粘度大的介質或溫度低時易結品的介質，可根據用用戶要求選 用加熱型夾套式液位汁。
8、環境振動：頻率≤25Hz，振幅≤0．5mm
9、跟隨速度：≤0.08m/s

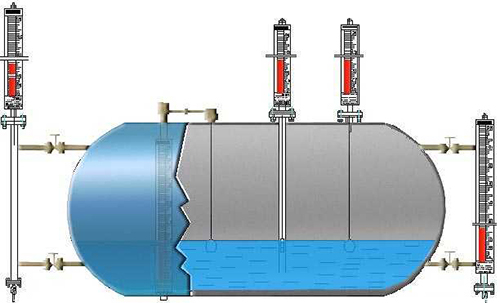

10、安裝方式：側裝式、頂裝式、底裝式
11、防護等級：IP65
12、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13、傳輸方式：4～20mA 或 開關量
14、連按法蘭：20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁性液位計連接法蘭采用20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。

儲油罐液位計安裝要求
⑴液位計必須垂直安裝，偏差≤3mm。
⑵液位計測量范圍超過4.5米時，在上下法蘭中間應增設中間支撐。
⑶筒體保持100mm距離內不能有吸磁性材料。
⑷浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。
⑸仔細檢查各連接處螺栓是否上緊之后儀表即可投入使用。
⑹保溫型液位計除按以上要求安裝外，還必須連接冷卻或加熱系統。
⑺地下型液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。

儲油罐液位計型號

型號	代碼							說明
KM-UHZ	□	□	□	□	□	□	□
安裝方式	C D							側裝時 頂裝時
主體材質		1 2						ABS（僅適用于公稱壓力為0.6MPa時） 1Cr18Ni9Ti
公稱壓力			1 2 3 4					0.6MPa 1.6MPa 2.5MPa 4.0MPa
型式				1 2 3 4 5				基本型 上下限開關輸出型 電遠傳型（0～10mA輸出，220V AC） 電遠傳型（4～20mA輸出，24V DC） 本安防暴電遠傳型（4～20mA輸出，24V DC）
安裝間距					L			測量范轉
安裝深度						L1		頂裝式、0～3000mm任選
介質密度							ρ	g/cm3

注：
1、側裝式采用不銹鋼材質時，測量范圍=安裝間距。采用ABS材質時，測量范圍=安裝間距L-150mm。
2、安裝間距（測量范圍）尺寸系列：500, 800, 1100, 1400, 1700, 2000, 2500, 3000, 3500, 4000, 4500, 5000

儲油罐液位計工作原理
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。

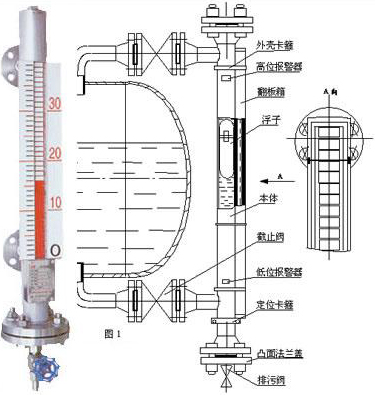

主要結構：
⑴（普通型），它是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接，連接時中間加閥門，安裝在一側。它適用于在不需要保溫或冷卻，且介質對奧氏體不銹鋼不腐蝕的場合。
⑵（保溫型），它的結構在（1）型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需要的溫度。
⑶（側頂型），它是由磁性浮球、浮標、側裝本體組件、面板框等部件組成，顯示位置為側面頂部，適于高溫、高粘稠介質或側開孔容器。
⑷（頂裝型），它是有面板框、頂裝本體組件、導向管、浮球等部件組成，顯示位置為頂部，適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
⑸（抽真空型），它的結構在⑴型的基礎上增設真空管，使液位計本體與外界隔離，適用于保溫、加熱、隔熱、降溫等場合。
⑹（襯四氟型），它的結構是在⑴型的基礎上內襯聚四氟乙烯，適用于常溫、常壓耐腐蝕性場合。

儲油罐液位計產品特點
1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 　雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作 　結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。

儲油罐液位計的正確組裝使用及維護
1、磁翻板液位計本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、磁翻板液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
8、應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度（普通型>3米、防腐型>2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11、當配有遠傳配套儀表時需做到如下幾條：
（1）、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
（2）、遠傳配套儀表上感應面應面向和緊貼主導管；
（3）、遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
（4）、遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
（5）、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

定貨須知 ：
l 、定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
2、用戶如使用法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。
3、用戶須根據下表自備法蘭及密封墊等連接件。
