摘要：基于磁致伸缩液位传感器和磁翻板液位检测装置的工作原理，将磁致伸缩传感器和磁翻板液位计组合，通过实验再将磁致伸缩和磁翻板装置共用一个磁浮子，并结合单片机缓和GSM技术实现了磁致伸缩磁翻板一体化液位检测装置对强酸、强碱罐酸碱液位的非接触式测量。

目前，工业用浓酸、浓碱液罐内的液位检测手段，主要有超声波液位检测仪、磁翻板液位计、接触式防腐蚀液位检测装置等。2007年05月，作者参观了山西省阳城电厂，对阳城电厂的酸碱罐液位检测装置进行了考察；该厂现有大小20余个酸碱罐中酸碱液位的检测，大都采用超声波液位计与磁翻板液位计相结合的方式。超声波液位计对酸碱液位信息通过线路传输到计算机，进行实时观测。但据该厂技术人员介绍，超声波液位计有一个致命缺点，就是安装在罐顶部的超声波探头很容易被酸雾或碱雾笼罩，严重影响了测量准确度，需要工作人员定时对超声波探头进行清洗。磁翻板液位计没有数据的自动传输功能，需要工作人员定时地去观察液位刻度。为了确保酸碱液位数据的可靠性，该厂技术人员提出增加一套液位检测装置的要求，并能实现数据的自动化远程传输。为此，作者利用磁致伸缩传感器和磁翻板相结合的办法，以求实现酸碱液位的非接触式测量，并利用单片机和GSM技术，实现磁致伸缩液位信号的无线传输。

1、磁致伸缩液位传感器和磁翻板液位计的测量原理

1.1磁致伸缩液位传感器的工作原理

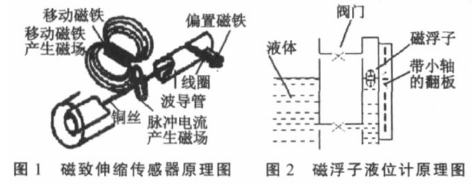

磁致伸缩线性液位传感器，采用不导磁的不锈钢管(测杆)、磁致伸缩线(波导线)、可随液面或界面移动的浮球(内含磁环)和电子部件等组成(见图1)，其工作原理是：脉冲发生器产生电流脉冲，经电子部件可转换成沿波导线(Waveguide)传播的波导脉冲(起始脉冲)；其磁场与浮球内的磁环磁场矢量相加形成螺旋磁场，产生瞬时扭力，使波导线扭动并产生应力脉冲(Strainpulse)。这个脉冲以固定的速度沿波导线传回，在电子部件的感应线圈两端产生感应电流脉冲(终止脉冲)。通过测量起始脉冲与终止脉冲之间的时间周期，并乘以这个固定的速度，即可精确地确定被测对象的位移或液位。整个测量过程是连续不断的，所以每当浮球(磁铁)被移动时，新的位置很快就会被感测出来。

1.2磁翻板液位传感器的工作原理

磁翻板液位计属于浮力式液位计，浮子是磁性的，浮子随液位的变化而上升或下降，见图2。安装在浮子旁的翻板是薄导磁金属片(有的是圆柱的)制成的，两面涂有不同的颜色。磁性浮子升降时带动翻板绕轴翻转，浮子以上的翻板是一种颜色(如白色)，浮子以下的翻板为另一种颜色(如红色)，通过观察外面的颜色可知道液位的高低

2、磁致伸缩-磁组合一体化翻板液位测量装置的设计

2.1磁致伸缩-磁翻板共用磁浮子的实验

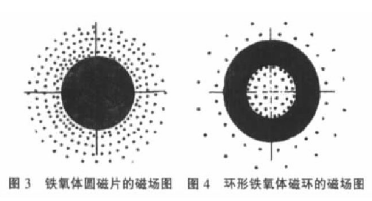

为了避免磁致伸缩液位传感器与强酸强碱的接触，我们把磁致伸缩传感器与磁翻板液位计相结合，采取磁翻板液位计和磁致伸缩传感器共用一个磁浮子的设计思路。我们把磁翻板中的磁浮子和磁致伸缩杆上的磁环磁场进行了测量。磁翻板液位计中的磁浮子用的是一个水平放置的铁氧体磁铁圆片，其磁场见图3，*强磁场位置在圆片中心位置，约150T；紧绕圆片周边的磁场强度约80T，沿径向磁场依次减小。磁致伸缩传感器的感应杆上一般设置浮动铁氧体磁环作为磁浮子，其磁场见图4，磁环中心位置的磁场*强，约60T。

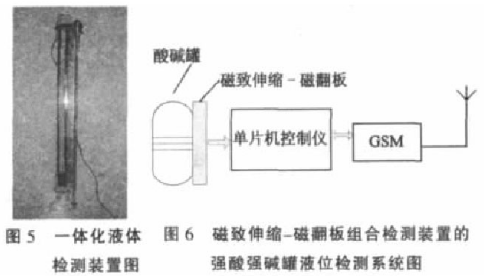

为把磁致伸缩杆上的磁环去掉，采用磁翻板的磁浮子周边磁场来代替磁环的磁场；即把磁致伸缩杆垂直竖立在磁翻板旁边，形成磁致伸缩-磁翻板一体化液位测量装置，其实验装置图见图5。当磁翻板的液体管中的液面上下变化时，磁浮子上下浮动，磁翻板液位计的小圆柱状磁棍翻转，颜色发生变化，利用旁边的刻度尺可以观察罐中的液位变化。同时，磁致伸缩杆也由于磁浮子的上下浮动而产生脉冲信号，感应为位移的变化，从而检测了管中液面的变化。

2.2磁致伸缩-磁翻板液位计组合检测装置的强酸强碱罐液位检测系统

如图6所示，由于旧式的磁翻板液位计都没有数据自动记录和存储功能，我们把磁致伸缩杆安装在磁翻板旁边位置即可进行液位测量。把磁致伸缩产生的标准液位信号通过单片机进行测量，存储。并设定为实时测量模式，测量频率可根据现场需要设定为每分钟1次。为了实现工作人员**了解液位情况，并减少线路布线，本系统采用了基于单片机与GSM(移动短消息传输)的数据无线传送方式。工作时，工作人员的手机号码被设定为GSM短消息传输号，工作人员只需向GSM发送调用指令，GSM便可把液位数据以短消息的形式发送到工作人员的手机上。

3、实验与结论

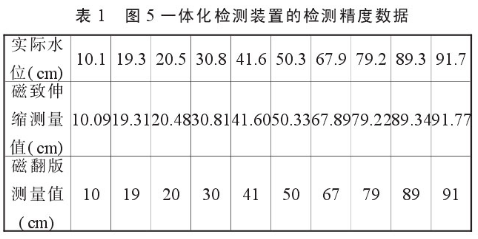

我们把图5所示的一体化检测装置进行了水位检测实验，其检测结果与实际水位值见表1。

表1中实际水位值是精度为1mm的直尺测量值，磁致伸缩传感器测量值是通过单片机测控仪读取的数值，磁翻板液位计测量值是通过对液位柱显示的值人工读取的。可以看出，磁致伸缩传感器的液位读取精度在1%，且准确度高；磁翻板的测量精度为1cm，但测量结果与实际值都吻合。我们通过单片机控制把磁致伸缩传感器测量值进行无线远传，实现了酸碱罐液位的实时监测。因而，磁致伸缩-磁翻板液位计一体化组合装置对酸碱罐液位的检测是可行的。
