污水井液位计概述

衷心感谢您选购本公司超声波液位计！

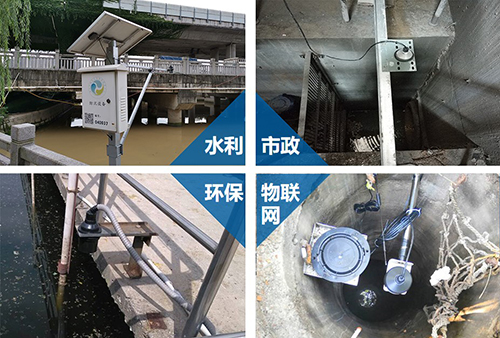

本仪器包含多项自研的**技术，拥有全新的信号处理技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点，广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、高温、防爆等各种领域。

本仪器可通过4~20mA或RS485（Modbus协议）连接到各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

污水井液位计具有如下特点

1.稳定可靠

我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可靠的器件，完全可以直接替代国外进口仪表。

2.**技术

**的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。

3.精度高

我公司拥有的声波智能**技术，使超声波液位计的精度大大提高，液位精度达到±0.3％，能够抗各种干扰波。

4.故障率低、易安装、易维护

本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率较低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。

5.多种防护

仪表的防护等级达到IP65；所有的输入、输出线均具有防雷、防短路的保护功能。

污水井液位计技术指标及选型代码

污水井液位计仪器安装

1仪表尺寸图如下：

注：仪表尺寸会根据型号的不同而有所改变，若有不同会预先告知。

2 仪表安装方式

支架安装：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。

法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。

3 仪表安装原则

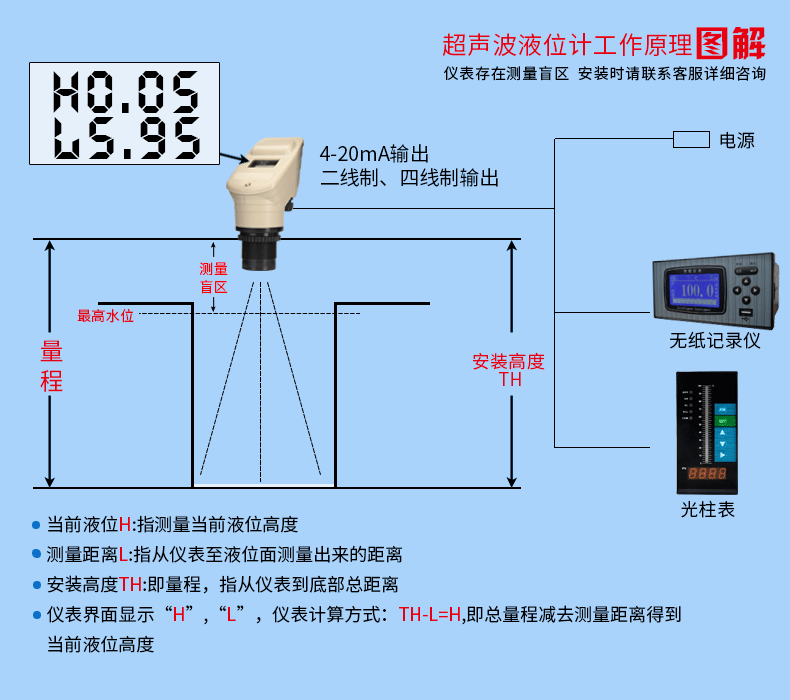

1）换能器发射面到*低液位的距离，应小于选购仪表的量程。

2）换能器发射面到*高液位的距离，应大于选购仪表的盲区。

3）换能器的发射面应该与液体表面保持平行。

4）换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。

5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。

6）若换能器发射面到*高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。

4 安装注意事项

1）仪表外壳*好与大地可靠相连。

2）电线、电缆保护管，要注意防止积水过多。

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，*好在仪表的进出线端另外安装专用的防雷装置。

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，*好在液位仪周围加设防高、低温装置。

5 仪表接线

针拧开后盖即可看见仪表的接线板，如下图所示：

接线柱说明：

额定电压：DC24V，4～20mA电流输出， XPS02：+接BA-2二芯专用电缆红线跟黑线，－接BA-2二芯专用电缆屏蔽线。

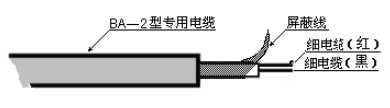

BA-2二芯专用电缆说明：

注意：

1）BA－2专用电缆的长度应（分体机专用）≤50米

2）超声波液位计到控制室的距离应≤1200米

3）给DC24V电源上电前后，请仔细检查电源的*性，注意不要接反。

4）仪表使用DC24V时，在仪表上电后，仪表电源输入端的电压不低于21V。

5）4～20mA输出线的*大负载应小于500欧姆。
