重油液位计产品概述
磁翻板液位计，是本公司引进、吸收国内外同类产品，并加以消化、吸收、提高，按原化学工业部颁布的磁性液位计生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位测量。该磁翻板液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量。全过程测量无盲区，显示醒目，读数直观。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更能显示其优越性。因此，它比传统的玻璃管式、板式液位计具有更高的可靠性、安全性、先进性、实用性。

重油液位计技术参数
1、测量范围：200—12000mm
2、测量精度：±10mm
3、介质密度：≥0.5g/cm3
4、工作压力：0-15MPa（其他特殊要求可订制）
5、工作温度：-40~450℃（订货时需注明温度范围）
6、介质粘度：≤0.4Pa.s(对粘度大或低温易结晶介质要选用夹套型)
7、测量界位比重差：0.15g/cm3
8、本厂出厂连接法兰尺寸：DN20PN2.5(公管制)连接法兰采用化工部1998年发布的H(120592—20635—97法兰标准．若采用其他法兰标准请用户在订货时注明．法兰连接孔分布形状：正方形．
9、输出信号：二线制4—20mADC
10、出线接口螺纹：M20*1.5内螺纹
11、防护等级：IP65
12、防爆等级：dIIBT4—6iaIICT4—6

重油液位计用途与适用范围

类型	型号	适用范围及用途
普通型	UHZ -P	普通型浮子液位计是一种就地显示仪表，广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。
防腐型	UHZ- F	特别适合于具有腐蚀性、毒性的液位测量指示（工作压力≤1.6MPa；测量范围≤2m）。
伴热型	UHZ- R	适用于测量粘度比较大，温度比较高或比较低的液体介质（该仪表需要使用伴热装置）。
高温型	UHZ- T	适用于容器压力小于10Mpa、温度在200℃～450℃之间的液体介质的液位连续测量。
高压型	UHZ- Y	适用于温度为200℃以下、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。
高温高压型	UHZ- H	适用于温度高于200℃、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。
防爆型	UHZ -B	适用于在易燃易爆环境里、需要电信号远程传输的情况，该仪表带4mA～20mA电流信号或上下限报警设定的液位变送器等电子装置。
顶装型	UHZ -D	适用于各种地下流动介质储罐，可在地面上显示液位。不适合于强烈振动和强磁的工作场合（工作压力≤1.6MPa；测量范围≤2m）。

注：
1、对于含有固体悬浮杂质、铁磁性杂质的容器我公司可提供过滤装置；
2、带有变送输出电信号的液位计，其介质温度不超过100℃或者需要做降温处理。

重油液位计型谱

KM-UHZ	磁翻板液位计
	代码	安装方式
	2	侧装式
	3	顶装式
		代码	主体材质
		1	ABS
		2	304
		3	316L
		4	304+PTFE
			代码	公称压力
			1	0.6Mpa(仅适用于主体材质为ABS时)
			2	1.6Mpa
			3	2.5Mpa
			4	4.0Mpa
				代码	输出形式
				1	基本型（现场显示）
				2	带上、下限开关输出
				3	带电远传（0~10mA输出，220V，AC）
				4	带电远传（4~20mA输出，24V，AC）
				5	带本案防爆型远传（4~20mA输出，24V，AC）
					安装间距（测量范围）
					L1	安装深度（顶装式）（0~4000mm任选）
						介质密度g/cm³


重油液位计工作原理
在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色（或银色翻为金色），以指示实际液面高度。

重油液位计特点及适用场所
1、适用于高温、高压力、强酸、强碱及防爆要求、结构简单、可靠耐用，可加装多种选购配件使控制更加容易。
2、加装液位传送器及磁性开关，不须停机可**安装或调整。
3、若电源中断，现场磁性开关亦不受影响，准确性高。
4、每10公分加一不同颜色的色片，使液位容易辨识。
5、舍用于染整设备、废水处理、发电厂、化工设备，热煤油锅炉和石化工业等

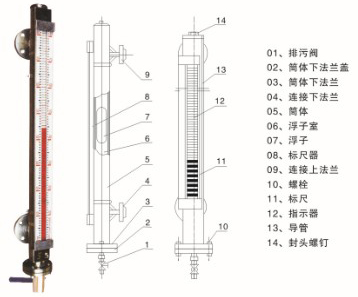

重油液位计的结构特点
1、磁翻板液位计结构
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。
3、液位计电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

重油液位计的使用注意事项
1.对超过一定长度（普通型>3米、防腐型>2米）的液位计。
2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3.当配有远传配套仪表时需做到如下几条：
4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
5.远传配套仪表上感应面应面向和紧贴主导管；
6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；
