靶式流量计是一种集流量、温度、压力检测于一体的新型测量仪器，具有抗震动、抗杂质、抗干扰、安装简便、维护简单、故障自检等多种的优点，被广泛的应用于多个行业当中。**小编主要来为大家介绍一下靶式流量计的原理和特点，希望大家可以更加的了解自己的产品。

原理和结构

1、工作原理

靶式流量计的原理简图如图1所示。在测量管（仪表表体）中心同轴放置一块园形靶板，当流体冲击靶板时，靶板上受到一个力F，它与流速V，介质密度ρ和靶板受力面积A之间关系式如式（1）所示。

其余符号同上。

靶板受力经力转换器转换成电信号，经前置放大，AD转换及计算机处理后，可得到相应的流量和总量。如图1所示。

2、结构形式

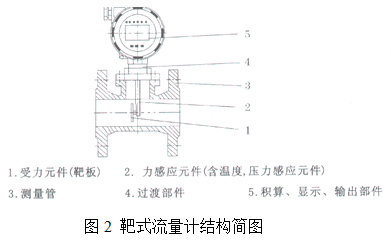

靶式流量计结构简图如图2所示它由检测装置，力转换器，信号处理和显示仪几部分组成。检测装置包括测量管和靶板，力转换器为应变计式传感器，信号处理和显示仪可以就地直读显示或远距标准信号传输等。靶式流量计的结构形式可分为管道式，夹装式和插入式等，各类结构形式还可分为一体式和分离式二种。一体式为现场直读显示，而分离式则把数码显示仪与检测装置分离（一般不超过100m）。
