一、雷达液位计工作原理

雷达液位计的工作原理类似于雷达系统，也被称为无线电波反射原理。当雷达液位计发射电磁波后，电磁波会被液位表面反射，一部分电磁波会被反射回来，另一部分则会穿透液面。这些反射回来的电磁波被接收器接收到，并通过发射器和接收器的相对位置计算出液位高度。

雷达液位计参数设置大同小异，本文仅供参考。

二、基本参数设置

1、打开表盖，按“Ok”进入设置菜单。

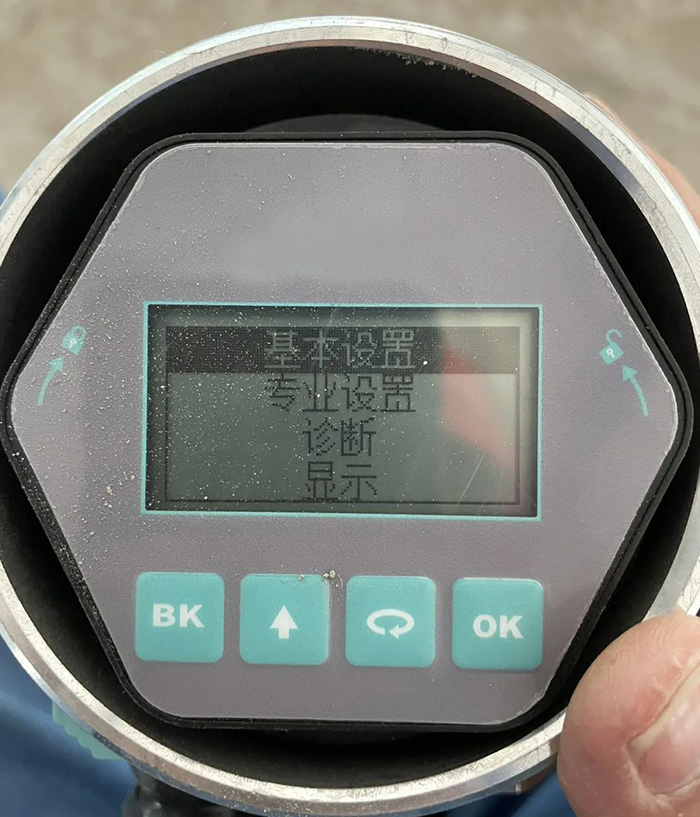

2、选中“基本设置”，按“OK”进入基本设置。

3、应用类型根据实际测量介质选择，本案例中为测量水槽液位，所以选择“液体”。

4、容器类型选择“演示”，演示的响应速度*快。也可根据实际容器选择。

5、设置测量介质的介电常数。

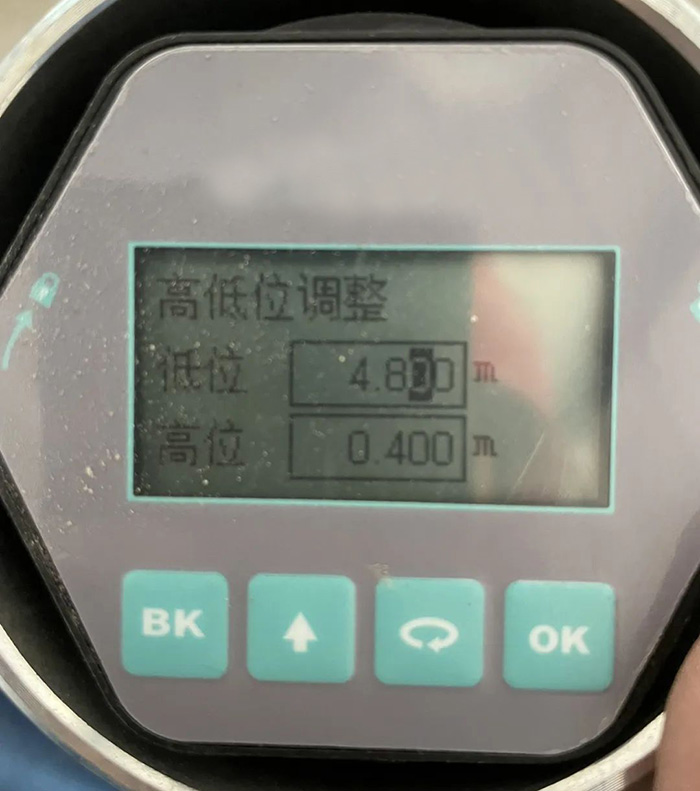

6、设置高低位。

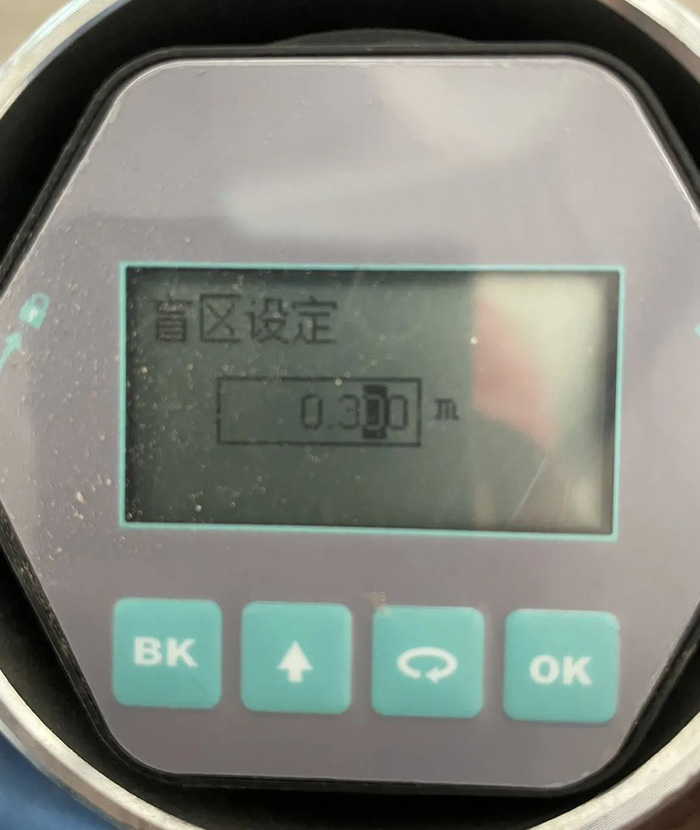

7、盲区设定0.3m。

8、量程设定5.0m。

9、阻尼时间设置为5s。

10、传感器模式设置为“物位”。

三、专业设置

1、在菜单设置页面，选择“专业设置”。

2、选择“虚假回波学习”。

3、虚假回波模式，选择“选择区域”。

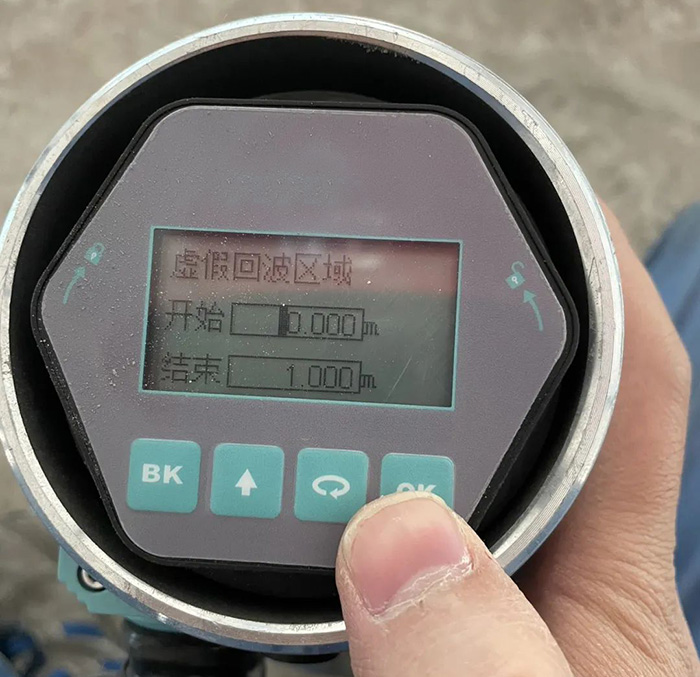

4、“虚假回波区域”数据不变，直接按“Ok”进入下一步。

5、进入“虚假回波学习”页面，选中“清零”，按“OK”进行，显示OK即清零完毕。

6、选中“新建”，按“OK”新建虚假回波，显示OK，即新建成功。

7、按“BK”，即back返回至显示页面。

四、其他功能介绍

1、仪表模拟仿真：在“专业设置”中选择“电流仿真”，即可进行4-20mA电流输出模拟。

2、通讯功能：Modbus通讯、Hart通讯相关参数设置在“总线地址”中设置。
