消防水池用液位计产品概述

消防水池用液位计结构及原理
1、基本型:
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传:
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出:
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌黄开关，利用磁性浮子随液位移动使黄片开关动作时，实现报警或限位控制。
系统构成及接线
1、上下限开关输出:
由具有自保持作用的舌黄开关和转换器组成，舌黄开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a带本安防爆，上、下限开关输出型
防爆开关由舌黄开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，*高表面温度组别T4(135℃)。
c使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF

消防水池用液位计的优点
1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低，不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源，无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境，对密度低的液体也可适用。
5、耐腐蚀性能强，适用于大多数腐蚀性液体。

消防水池用液位计主要技术指标
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10

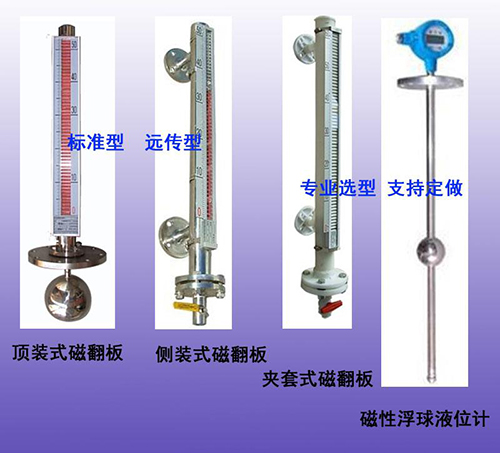

7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：PN4.0　DN25　HG20593（侧装式）；PN1.0　DN100　HG20593（顶装式、底装式），可以根据用户的需要特殊定制。
注：当液位计安装受环境影响，空间位置L1<300订货时应明显提出。

消防水池用液位计应用须知
l、侧装式液位计与被测容器的上下分液管间*好各装一只截止阀门以便打开或关闭液位计；另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。
2、安装液位计时，法兰中心线垂直度≤4‰，当液位计的测量范围大于3米时，需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm。．与交流电源同路平行铺设时，至少应保持20厘米以上的间距，*好单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。
4、选用液位控制器，其触点容量均以阻性负载设计，如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合，不宜使用本液位计，因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

消防水池用液位计型谱

型 号 UHZ-517	结构特点	接液材质	测量范围 (mm)	适用介质条件				法兰连接(mm)		重量(kg)
				温度 (℃)	压力 (Mpa)	密度 g/cm3	粘度 (Pa.s)	DN	PN	基本 重量	加长 基本 重量
C10	标准型	1Cr18Ni 9Ti0Cr18Ni9 (304)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.0 1.6	6	5
C11	高压型		300- 8000	-20 +150	2.45-9.6	0.5-2	≤0.04	25	2.5 4.0	6	6
C12	高温型 高压型		300- 8000	-20 +350	2.45-9.6	0.5-2	≤0.04	25	6.3 1.0	6	6
C13	低温型号 (防霜型)		300- 3500	>-40	0-2.45	0.5-2	≤0.04	25	1.6 2.5	6	7.5
C14	液氨、液 化石油气 专用型		300- 15000	-20 +150	0-2.45	0.45-0.7	≤0.05	25	2.5	6.5	6
C15	耐腐型	00Cr17Ni14Mo2 (316L)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.6	6	5
C16	防腐型（ PP外层玻 璃钢）	PP	300- 5000	20 +100	0-0.6	0.5-2	≤0.04	32	1.6	3	3
C17	防腐型（ PVC 外层 玻 璃钢）	U-PVC	300- 5000	20 +60	0-0.5	0.5-2	≤0.04	32	1.6	3	3
C18	防腐型	ABS	300- 5000	-20 +120	0-0.6	0.5-2	≤0.04	32	1.0	3	3
C19	防腐型（ 不锈钢内 衬PP）	PP	300- 15000	-20 +100	0-1.0	0.5-2	≤0.04	25	1.6	4	5
C20	防腐型	PE	300- 5000	20 +40	0-0.6	0.5-2	≤0.04	25	1.6	6	7
C21	蒸气夹套 加热型	1Cr18Ni9Ti	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	8
C22	高粘度 介质型	0Cr18Ni9 (304)	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	5
C23	食品专 用型	1Cr18Ni9Ti	300- 15000	-20 +150	0-1.6	0.5-2	≤0.05	50	1.6	7	5



□	配套仪表及附件内容
	O	盲板法兰，不配排污阀
	L	液位计底部配排污阀
	O	无液位报警开关
	H	高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除
	L	低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除
	B	高位、低位报警开关全配，有记忆功能AK-3型和AK-4型
	G	高位报警开关，区域型报警AK-1型								附DF-1型转换言放大器壹台 PF113A插座壹只 JTX-012-22F大功率继电器（单点：壹只，双点贰只）PF083A插座
	D	低位报警开关，区域型报警AK-1型
	Q	高位、低位报警开关全配，区域型报警AK-1型贰台
	S	高位和低位一体化型报警开关，区域型报警AK-2型
	O	无液位控制开关
	H	上限控制开关，单点干黄CK-1型
	L	下限控制开关，单点干黄CK-1型
	B	上限、下限控制开关全配，单点干黄CK-1型贰付
	W	上限、下限控制开关一体化，双点干黄CK-2型
	T	上限控制开关，霍尔型传感器CK-3型
	L	下限控制开关，霍尔型传感器CK-4型
	E	上限、下限控制开关全配，霍尔型传感器CK-3型贰付
	C	上限、下限控制开关一体化，霍尔型传感器CK-4型
	O	无远传变送器装置
	R	配LB型捆绑式变送器，输出二线制4-20mADC
	S	静压式远传变送器，（URS-100）输出二线制4-20mADC
	O	普通防水型
	B	本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅
	Bd	隔爆型dⅡCT4
	O	不配远传显示仪表
	A	数字、光柱显示调节报警仪 XGTH-510（竖式）
	B	数字、光柱显示调节报警仪 XGTA-810（横式）
	C	数字显示调节报警仪 XMTA-810（横式）
	E	双光柱液位显示仪 XGH-202（竖式）
	D	智能型液位/容量（重量）显示调节仪XMT-620（横式）
	-□□□□	测量范围(mm)
	-□□	介质密度(g/cm3)
	-	D	开口常压容器
		□	工作压力(MPa)
