铠装热电阻产品概述

铠装热电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式热电阻无法安装的场合。本公司生产的WZPK系列铠装热电阻采用引进热电阻测温元件，因此，具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。

铠装热电阻外?；ぬ撞捎貌恍飧郑诔渎呙芏妊趸镏示堤?，因此，它具有很强的抗污染性能和优良的机械强度，适合安装在环境恶劣的场合。

铠装热电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性，可为显示仪、记录仪、调节仪、扫描器、数据记录仪以及电脑提供精确的温度变化输入信号。

铠装热电阻工作原理

铠装热电阻工作原理：在温度作用下热电阻丝的电阻随之变化而变化。显示仪表将会指示出热电阻产生的电阻值所对应的温度值。

铠装热电阻主要技术指标

热电阻感温元件在100℃时电阻值（R100）和它在0℃时的电阻（R0）比值R100/R0。

分度Pt100：

A级 R0=100±0.06Ω

B级 R0=100±0.12Ω

W100=R100/R0=1.3851

铠装热电阻量程规格

式中“t”为感温元件实测温度绝对值。

公称压力

一般是指在常温下，?；す芩艹惺艿木蔡庋苟黄屏?，试验压力一般采用公称压力的1.5倍。实际上，允许公称压力以仅与保护管材料、直径、壁厚关于，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

热响应时间

在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需的时间，称为热响应时间，用τ0.5表示。

热电阻绝缘电阻

常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%；常温绝缘电阻值应不小于100MΩ。

热电阻允许通过电流

通过铠装热电阻的测量电流*大不超过5mA。

铠装热电阻分类形式

1、接线盒式

2、安装固定形式

铠装热电阻型号表示

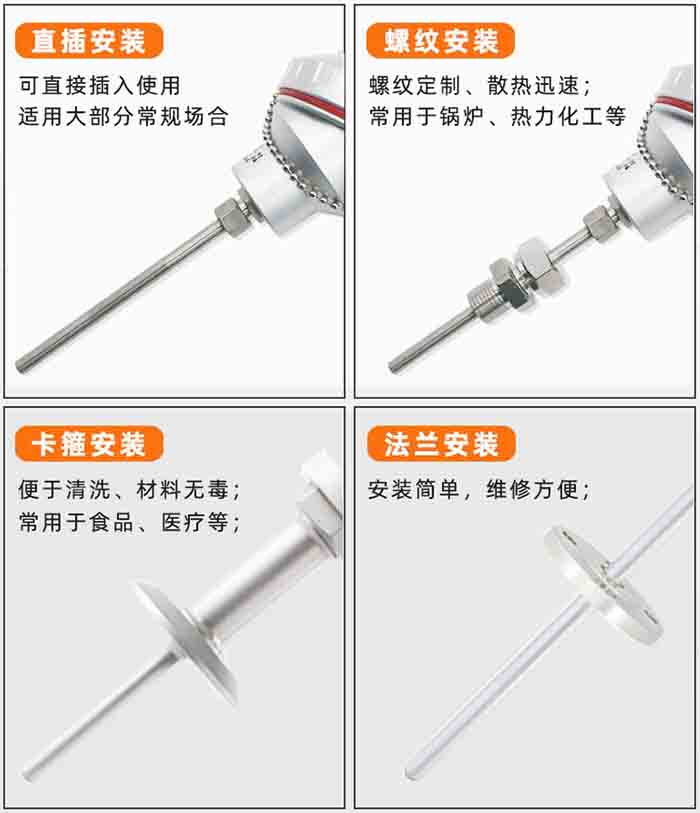

铠装热电阻安装方式

铠装热电阻接线方式
