投入式超声波液位计的产品概述
本仪表包含多项**技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维 护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。可通过 4~20mA 连接到显示表或各种 DCS 系统中，为工业的自动化运行，提供实时的液位数据。

投入式超声波液位计的特点
1.电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
2.**的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤， 此技术具有动态思维、动态分析的功能。
3.我公司拥有的声波智能**技术，使仪表的精度大大提高，液位精度达到±0.25%， 能够抗各种干扰波。
4.本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
5.仪表的所有输入、输出线均具有防雷、防短路的保护功能。
注意：如果水里有泡沫或飘浮物需加装延管，延伸管管径大于 120mm，延伸管长度按量程而定，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底管径大于 120mm，延伸管管底打上小孔保持延伸管内液面与罐内等高,管囗也打上小孔 保持延伸管内空气流通 。

投入式超声波液位计的技术指标

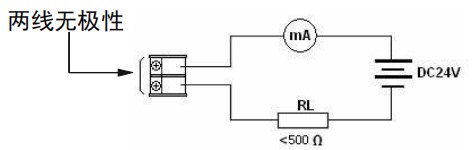

投入式超声波液位计的二线制仪表接线


投入式超声波液位计的安装参数含义

如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离 L，仪表安装高度 TH 减去测量距离 L 将得到当前液位 H。 仪表量程指仪表能够测量的距离，安装高度 TH 应小于量程。 仪表盲区指仪表在探头附近无法测量的区域，*高液位与探头间距应大于盲区，例 盲区为 0.5m，则*高液位与探头间距必须大于 0.5m。如：量程：6 米，盲区：0.45 米， 实际测量为：0~5.55 米 探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸 起物或渠道边沿。

投入式超声波液位计的安装

1仪表尺寸图如下：

注：仪表尺寸会根据型号的不同而有所改变，若有不同会预先告知。

2 仪表安装方式

支架安装：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。

法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。

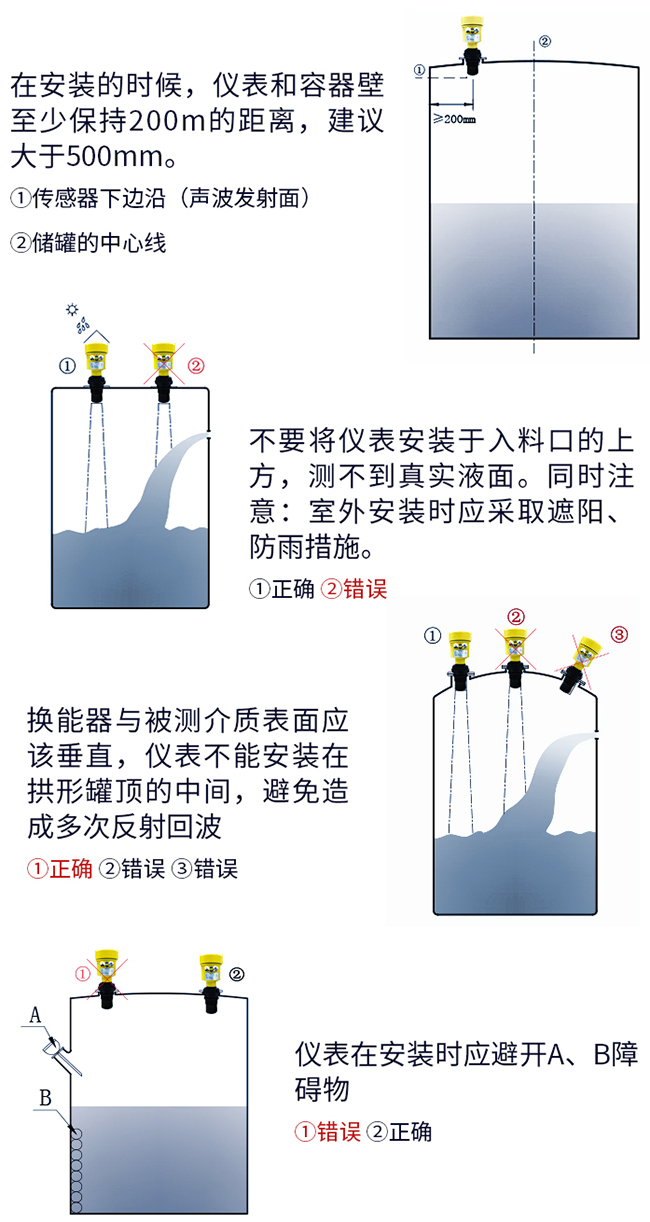

3 仪表安装原则

1）换能器发射面到*低液位的距离，应小于选购仪表的量程。

2）换能器发射面到*高液位的距离，应大于选购仪表的盲区。

3）换能器的发射面应该与液体表面保持平行。

4）换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。

5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。

6）若换能器发射面到*高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。

4 安装注意事项

1）仪表外壳*好与大地可靠相连。

2）电线、电缆保护管，要注意防止积水过多。

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，*好在仪表的进出线端另外安装专用的防雷装置。

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，*好在液位仪周围加设防高、低温装置。
