不锈钢玻璃管液位计
- 品*：JKM/凯铭仪表
- 型号：JKM-UHG
- 测量范围：0-1000mm
- 精度等级：1mm
- 公称通径：DN20 DN25
- 适用介质：水 油 醇 纯净液体
- 工作压力：常压
- 工作温度：常温
- 供电方式：24VDC
- 订货号：OGG293637LHA

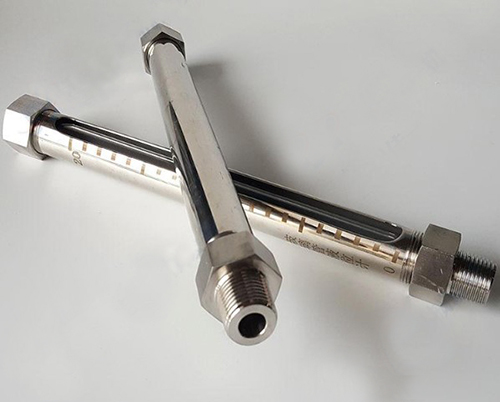

不锈钢玻璃管液位计的产品概述
不锈钢玻璃管液位计，是集玻璃管液位计和板式液位计以及锅炉水位计多重优点于一身的新型的液位计。（克服了原玻璃管液位计怕碎、不坚固、不安全、不耐压、显示不清楚、使用温度低的弱点）它在一定程度上能替代玻璃板液位计，比同样特性的液位计价格低廉。
不锈钢玻璃管液位计的参数
1.品名：不锈钢玻璃管液位计
2.测量范围（可视长度）： 100、150、200、250、300、350、400、450、500（MM）长度可定制
3.被测介质工作压力： 0.6MPa
4.被测介质工作温度：-10℃～＋150℃
5.接口螺纹：G3/8、G1/2、G3/4、M10、M16、M20*1.5（其它规格可订做）
6.连接方式：外螺纹、内螺纹、焊接
7.主体材质：不锈钢304、316
8.玻璃材质：普通玻璃管、有机管、石英管、不锈钢直通式外螺纹玻璃管液位计
9.直观式仪表
10.结构简单，维修方便
11.集UG、UB和UGS（UNS）多重优点，价格低廉
不锈钢玻璃管液位计规格型号
1、法兰的公称直径DN20
2、法兰型式：A型-平面法兰HG5012-58，B型-凸面法兰院HG5012-58
3、结构形式：“标准型”D-与“保温型”W
4、材料分类：Ⅰ（类材料）-碳钢，Ⅱ（类材料）耐酸不锈钢

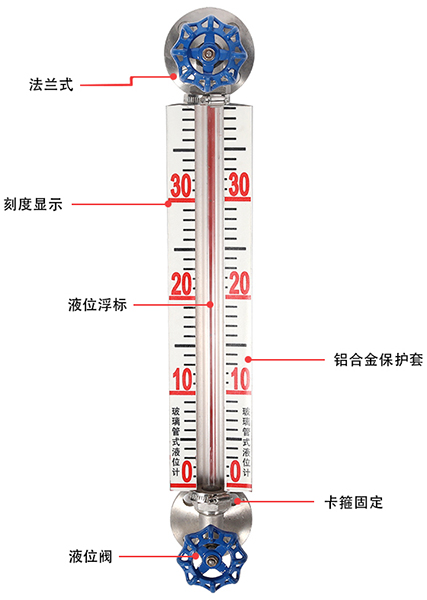

不锈钢玻璃管液位计结构和原理
仪表在上下阀上都装法兰连接，使保持法兰表面光洁，通过法兰与容器连接构成连通器，透过玻璃板或玻璃管，可直接读得容器内液位的高度。
在上下阀内都装有钢球，当玻璃板或玻璃管因意外事故破坏时，钢球在容器压力作用下，阻塞通道，这样容器便自动密封，可防止密封内的液体继续外流。
在仪表的阀端装有阻塞螺钉，可供取样用，或在检修时放出仪表中剩余液体使用。
不锈钢玻璃管液位计购买须知
不锈钢玻璃管液位计使用须知
为保证自密封作用，容器内介质压力应大于0.2MPA。在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
|
