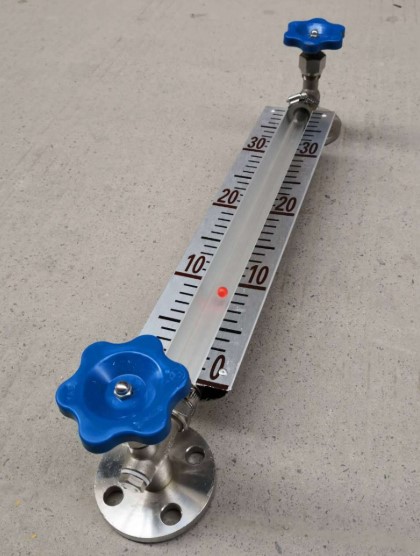

船用玻璃管液位计概述

玻璃板、玻璃管液面计为直观液位测量仪表，用来直接或间接地指示各种塔、罐、槽、箱等容器的液面位置（油、水、酸、碱、盐等各种介质）仪表两端各装有一个针型阀，当玻璃管发生意外事故而破碎时，针型阀在容器压力作用下自动关闭，以防止容器内介质继续外流。

船用玻璃管液位计规格型号

1、法兰的公称直径DN20

2、法兰型式：A型-平面法兰HG5012-58，B型-凸面法兰院HG5012-58

3、结构形式：“标准型”D-与“保温型”W

4、材料分类：Ⅰ（类材料）-碳钢，Ⅱ（类材料）耐酸不锈钢

船用玻璃管液位计主要技术指标

船用玻璃管液位计结构和原理

仪表在上下阀上都装法兰连接，使保持法兰表面光洁，通过法兰与容器连接构成连通器，透过玻璃板或玻璃管，可直接读得容器内液位的高度。

在上下阀内都装有钢球，当玻璃板或玻璃管因意外事故破坏时，钢球在容器压力作用下，阻塞通道，这样容器便自动密封，可防止密封内的液体继续外流。

在仪表的阀端装有阻塞螺钉，可供取样用，或在检修时放出仪表中剩余液体使用。

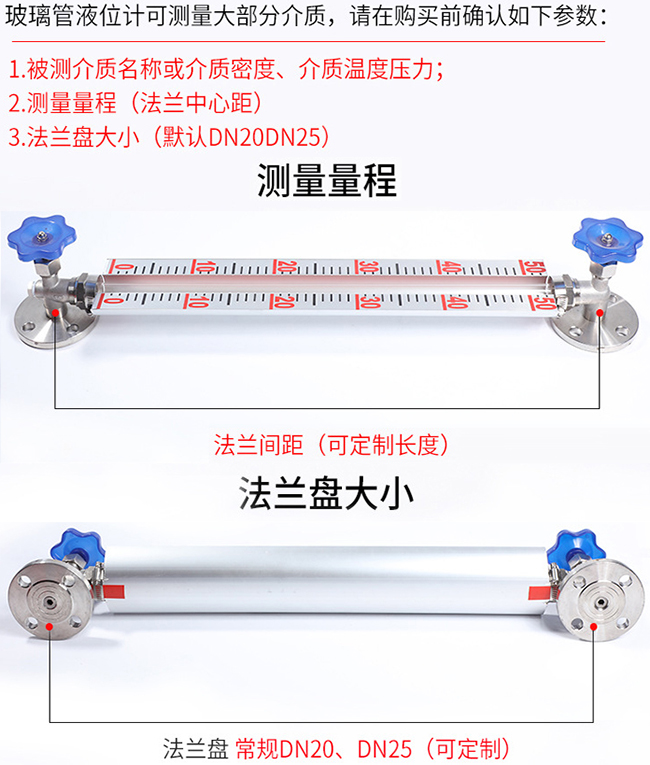

船用玻璃管液位计购买须知

船用玻璃管液位计使用须知

为保证自密封作用，容器内介质压力应大于0.2MPA。在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的顶端。
